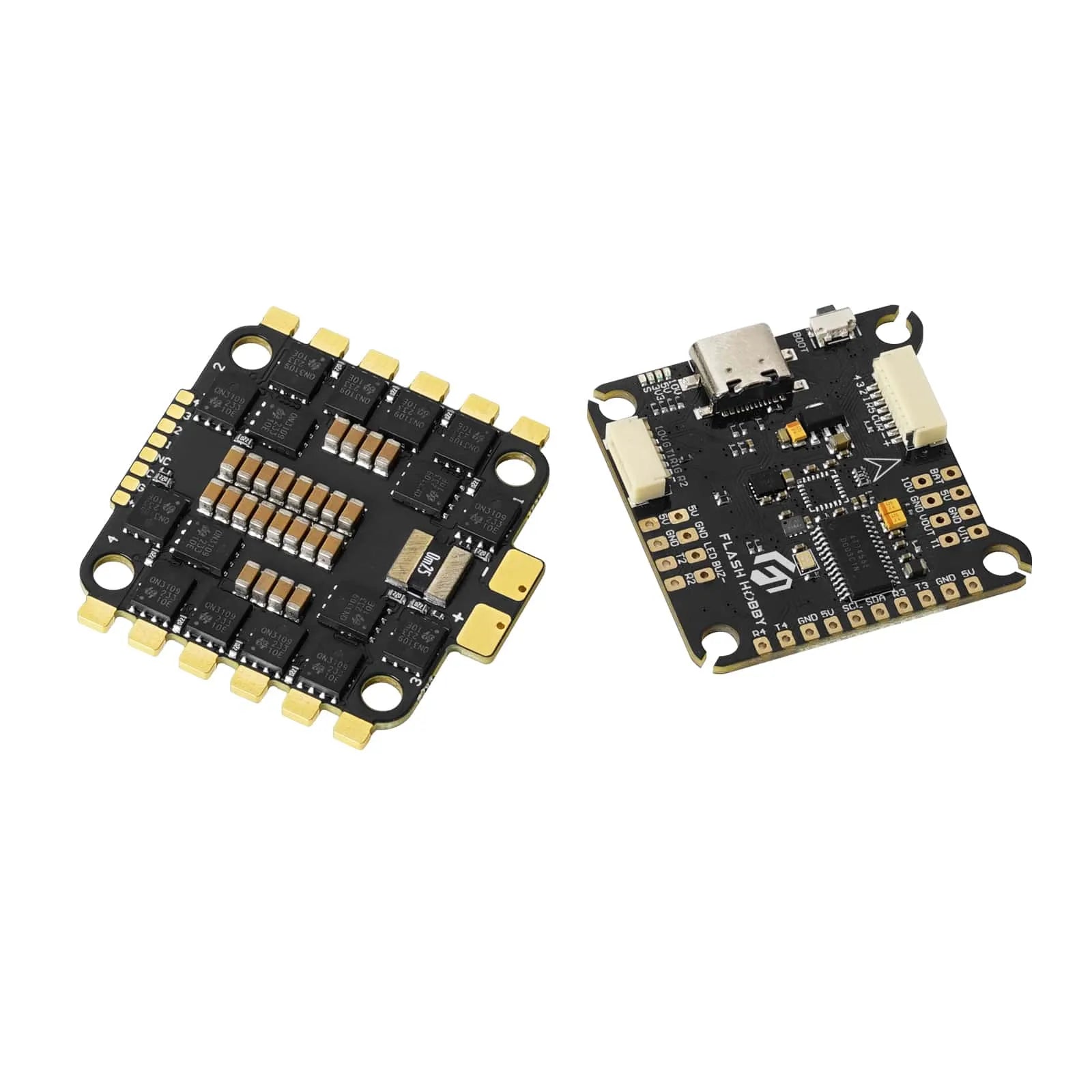

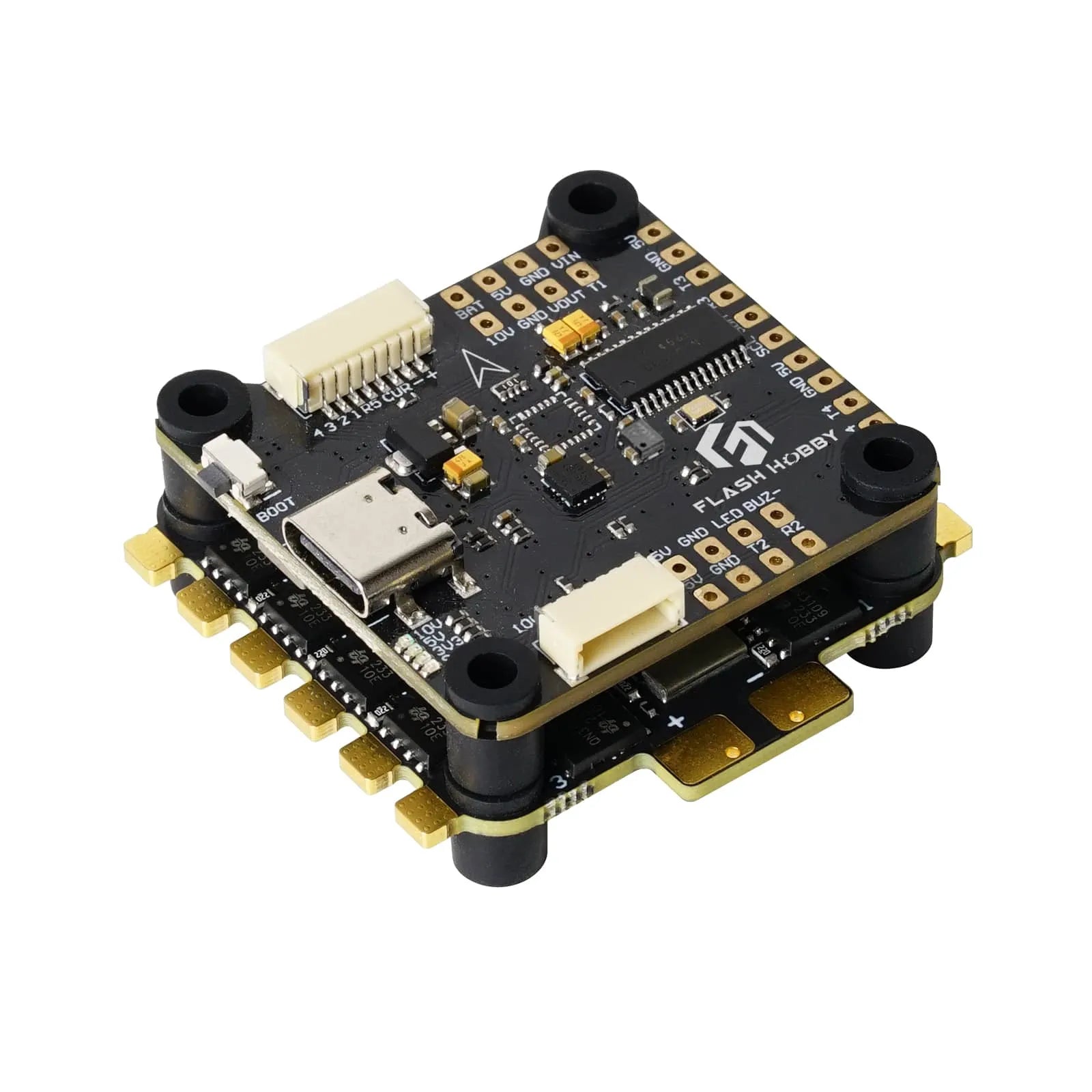

Політний стек FlashHobby F405 FC з BLS 60A ESC

FlashHobby F405 з 60A ESC — політний стек на STM32F405 з підтримкою прямого підключення повітряного блоку DJI (6-контактний роз'єм або пайка). Підходить для збірок під цифрову систему DJI.

IMU ICM42688, барометр BMP280, OSD BetaFlight з чіпом AT7456E, USB Type-C, ESC BLS 60A. Основа для HD-FPV-збірки.

Характеристики

• Спосіб підключення повітряного блоку DJI: 6-контактний роз'єм або пряма пайка.

Додатково

• MCU STM32F405 V2
• IMU (гіроскоп) ICM42688
• Тип порту USB Тип-C
• Барометр BMP280
• OSD BetaFlight з чіпом AT7456E
• 6-контактний штекер DJI Підтримується. Повністю сумісний з DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, дріт не потрібно міняти.
• Чорна скринька 16MБ
• Вхід датчика струму Підтримується. Для 50A ESC, встановіть масштаб = 180 і зміщення = 0.
• Вхідна потужність 3S - 6S Lipo (через 8-контактний роз'єм ESC)
• Вихід 5V BEC Вихід 5 grous 5V，загальне струмове навантаження становить 3A
• Вихід 9V 3 групи виходу 9V，загальне струмове навантаження 2,5A
• Вихід 3,3V 1 група вихід 3,3V，максимальний струм 300mA
• Сигнал ESC М1 - М4
• UART 6 комплектів (UART2, UART5, UART3), UART6 (призначений для SBUS), UART4 (призначений для телеметрії ESC), UART1 (призначений для налаштування даних VTX)
• Sbs Налагодження каналу UART6
• Телеметрія ESC UART R4(UART4)
• I2C Підтримується. Накладки SDA і SCL на лицьовій стороні. Використовується для магнітометра.
• Світлодіодна панель Підтримується. Світлодіод, 5V і GND колодки в нижній частині передньої сторони. Використовується для світлодіодів WS2812, керованих мікропрограмою Betaflight.
• Звуковий сигнал підтримується, 5V, колодки BZ для зумера 5V
• Кнопка BOOT Підтримується. [A]. Одночасно натисніть і утримуйте кнопку BOOT і ввімкніть FC, щоб FC увійшов у режим DFU. Це для спалаху мікропрограми, коли FC закривається. [B]. Коли FC увімкнено та перебуває в режимі очікування, кнопка BOOT може використовуватися для керування світлодіодними стрічками, підключеними до роз’ємів LED1-LED4 на нижній стороні. За замовчуванням коротко натисніть кнопку BOOT, щоб переключити режим світлодіодного відображення. Утримуйте кнопку BOOT, щоб переключатися між режимами SpeedyBee-LED і BF-LED. У режимі BF-LED усіма стрічками LED1-LED4 керуватиме мікропрограма Betaflight.
• [A]. Одночасно натисніть і утримуйте кнопку BOOT і ввімкніть FC, щоб FC увійшов у режим DFU. Це для спалаху мікропрограми, коли FC закривається.
• [B]. Коли FC увімкнено та перебуває в режимі очікування, кнопка BOOT може використовуватися для керування світлодіодними стрічками, підключеними до роз’ємів LED1-LED4 на нижній стороні. За замовчуванням коротко натисніть кнопку BOOT, щоб переключити режим світлодіодного відображення. Утримуйте кнопку BOOT, щоб переключатися між режимами SpeedyBee-LED і BF-LED. У режимі BF-LED усіма стрічками LED1-LED4 керуватиме мікропрограма Betaflight.
• Підтримуване мікропрограмне забезпечення контролера польоту BetaFlight (за замовчуванням)
• Цільова назва мікропрограми STM32F405 V2

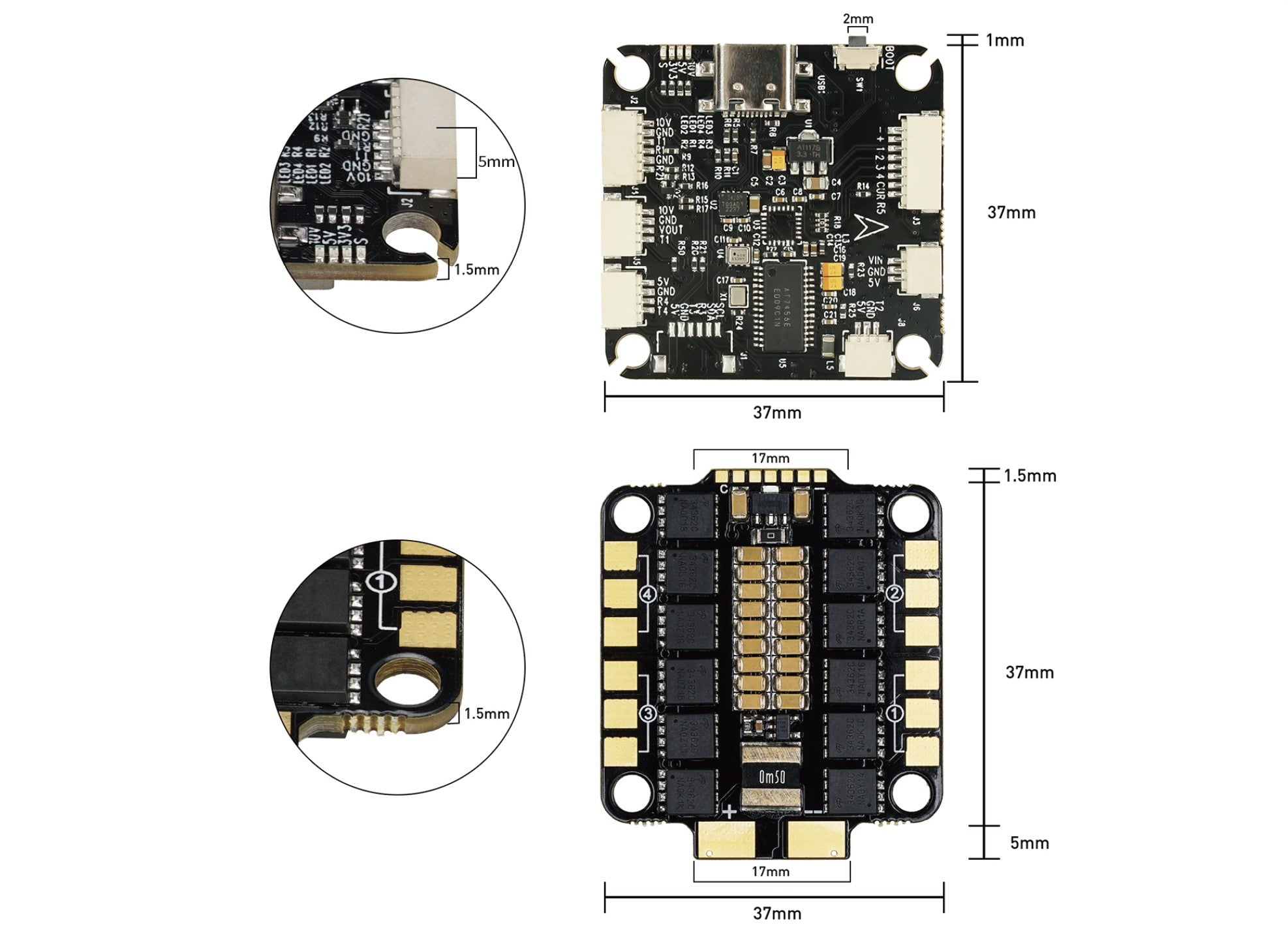

• Монтаж 30,5x30,5mm (діаметр отвору 4mm)
• Розмір 38 (Д) x 37 (Ш) x 5 (В) мм

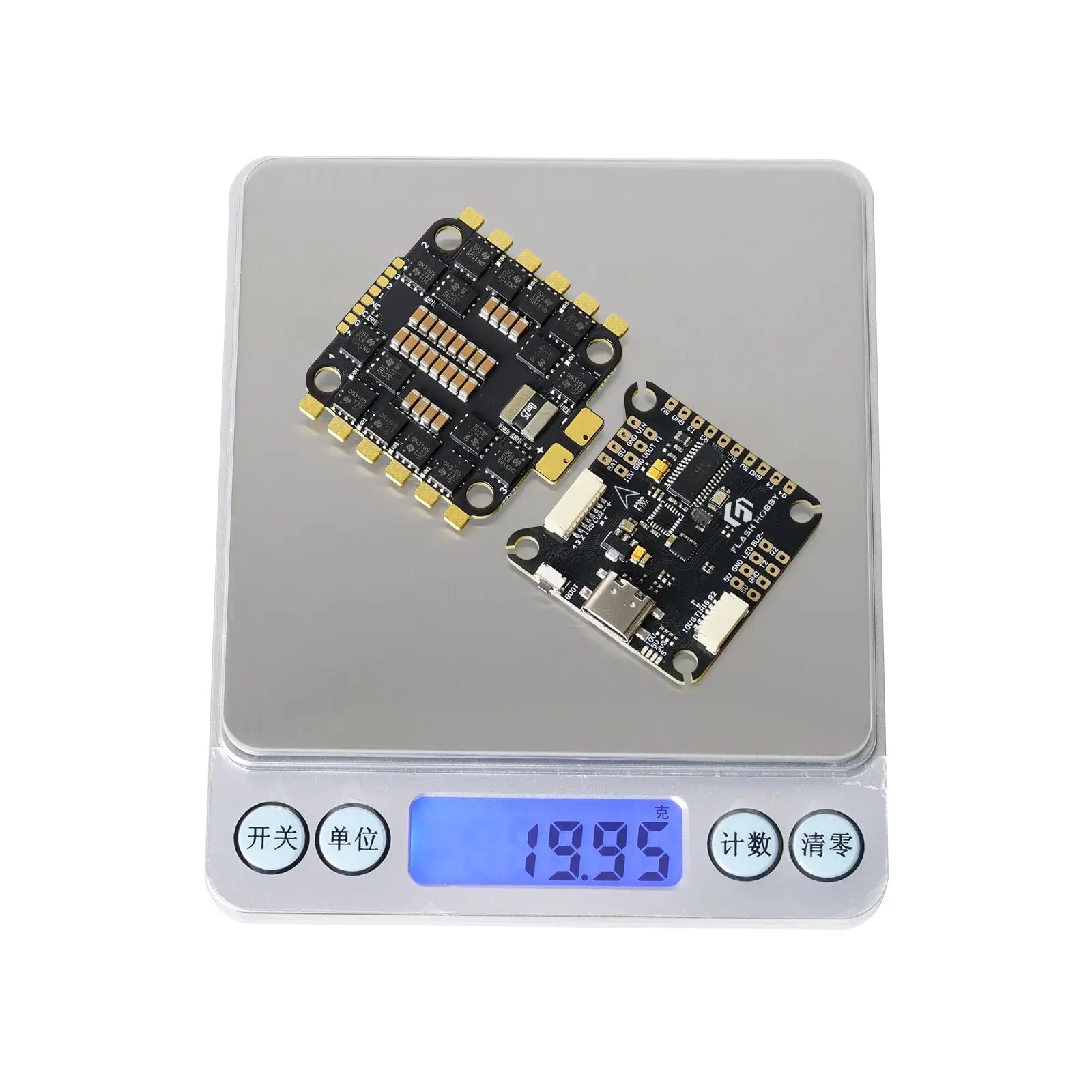

• Вага 7,5g
• Прошивка BLS 16,7
• Безперервний струм 60A * 4
• Піковий струм 65A (5 секунд)
• TVS Захисний діод Так
• Зовнішній конденсатор 35V1000uF (в упаковці)
• Протокол ESC DSHOT300/600
• Вхідна потужність 3-6S LiPo
• Вихідна потужність VBAT
• Датчик струму Підтримка (Масштаб=180 Зсув=0)
• Телеметрія ESC Не підтримується
• Розмір 43,5 (Д) * 37 (Ш) * 5mm (В)
• Вага 38,3g
