Векторний аналізатор спектру TinySA Ultra ZS407 100 kHz–7.3 GHz ZEENKO

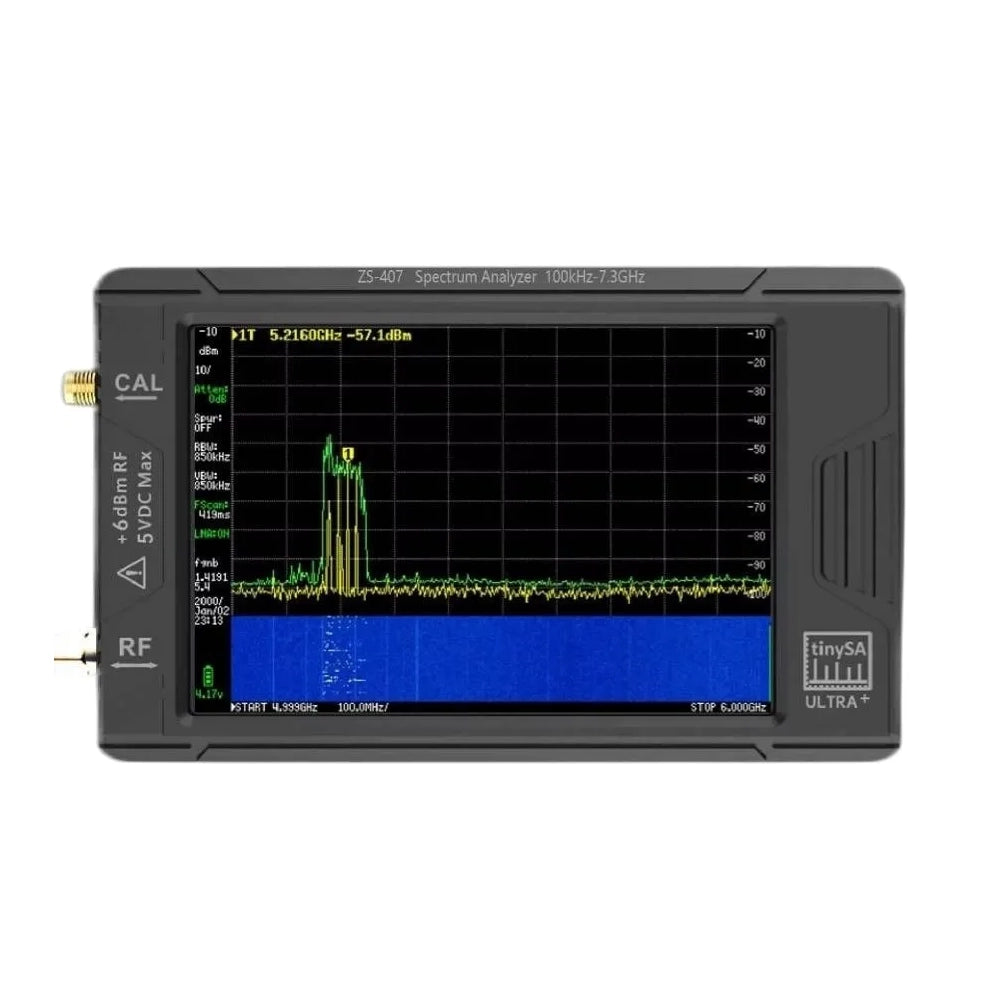

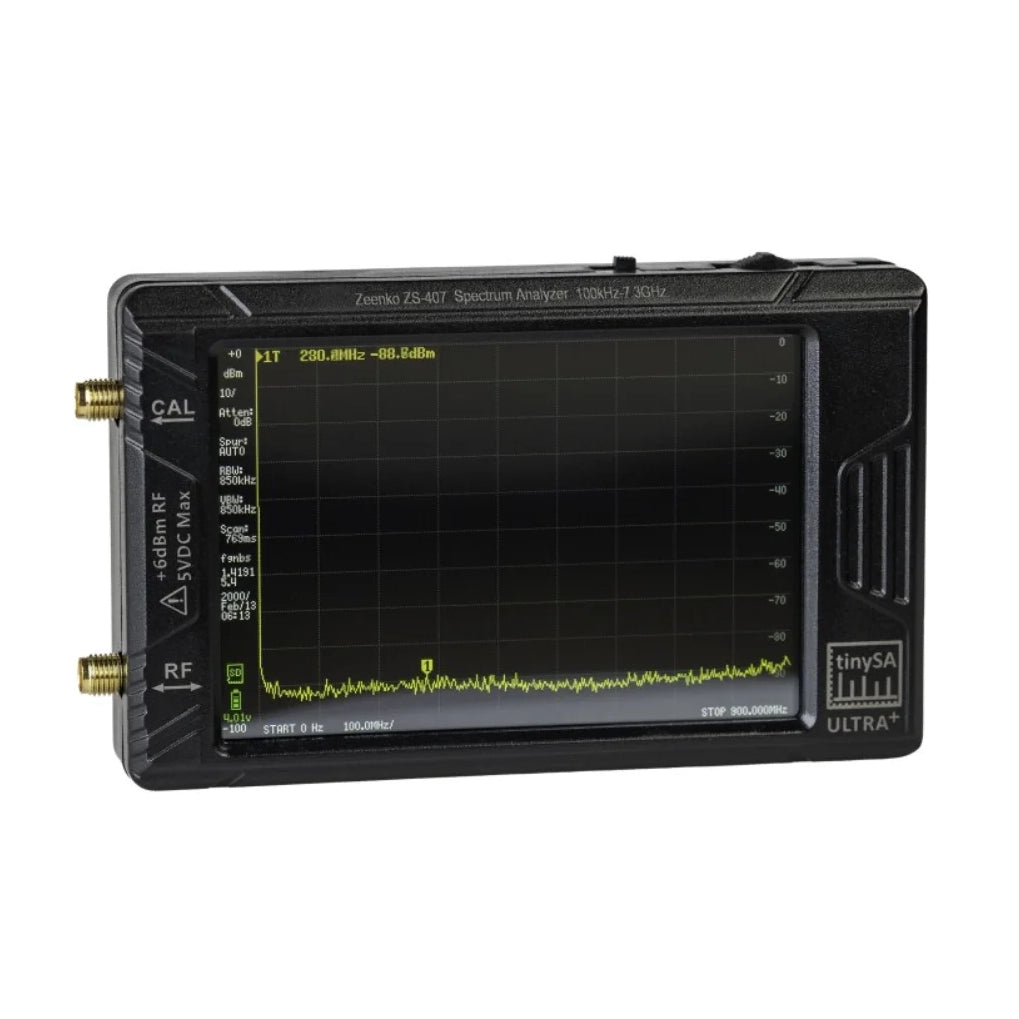

TinySA Ultra ZS407 ZEENKO — аналізатор спектру з діапазоном 100kHz–7,3GHz для перегляду й аналізу радіоефіру. Розширений верхній діапазон охоплює високочастотні FPV-системи (6–7GHz).

Екран 4", роздільна здатність до 450 точок вимірювання, розміри 117x72x23mm. Для пошуку вільних каналів і виявлення завад.

Характеристики

• Розміри: 117x72x23mm
• Розмір дисплея: 4 дюйма
• Відображувана роздільна здатність: 51, 101, 145, 290 або 450 точок вимірювання
• Низька вхідна частота: (опція) 100kHz-900MHz 900MHz-7,3GHz в режимі Ultra
• Максимальна низька вихідна частота: синусоїда до 900MHz, прямокутна хвиля до 6,3GHz
• Низький вихідний рівень: від -115дБм до -19дБм
• Ультрарежим: рівень відкалібрований до 8GHz
• Внутрішнє посилення LNA: від 20дБ до 7,3GHz
• Внутрішній кроковий аттенюатор: 0-31дБ
• Час сканування від 0 до 350MHz: 165мс
• Низький вхід DANL при 100MHz: -153дБм/Гц (LNA вимкнено) -169дБм/Гц (LNA увімкнено)
• Погіршення DANL в ультрарежимі: 5дБ вище 5GHz; 24дБ вище 7,3GHz
• Фазовий шум при зміщенні 10kHz: -100дБн/Гц
• Фазовий шум при зміщенні 100kHz: -103дБн/Гц
• Низький вхідний рівень компресії 1дБ: +0,5дБм (LNA вимкнено) -25дБм (LNA увімкнено)
• IIP3 без LNA: +18дБм (мінімум 2MHz один від одного) 0дБм (500Гц один від одного)
• IIP3 з LNA: -8дБм (мінімум 2MHz один від одного)
• Аудіовихід: стерео 3,5mm jack
• Активація режиму оновлення ПЗ: Через кнопку Jog (натискання перед увімкненням)
• Глибина AM модуляції: від 10% до 100%
• FM відхилення: від 1kHz до 300kHz
• Частота модуляції: від 50Гц до 3,5kHz
• Пам'ять: внутрішній слот для карти micro SD для зберігання вимірювань до 32Гбайт
• Батарея: LiPo 3,7V 5000mAh

Додатково

• 100kHz-900MHz
• 900MHz-7,3GHz в режимі Ultra
• Ширина смуги фільтрів роздільної здатності: 0,2, 1, 3, 10, 30, 100, 300, 600 та 850kHz
• Максимальна кількість відображених точок за сканування: максимум 450
• Мінімальний час сканування нульового діапазону: 14мс для 450 точок
• -153дБм/Гц (LNA вимкнено)
• -169дБм/Гц (LNA увімкнено)
• +0,5дБм (LNA вимкнено)
• -25дБм (LNA увімкнено)
• +18дБм (мінімум 2MHz один від одного)
• 0дБм (500Гц один від одного)
• 1 х аналізатор спектру частот TinySA Ultra+ ZS407 100k 7,3GHz
• 1 х антена SMA
• 1 x SMA перехідник гніздо-гніздо
• 2 x ALSR100 кабелю довжиною 30cm з роз'ємами SMA
• 1 x кабель USB-C
• 1x32ГБ MicroSD картка
