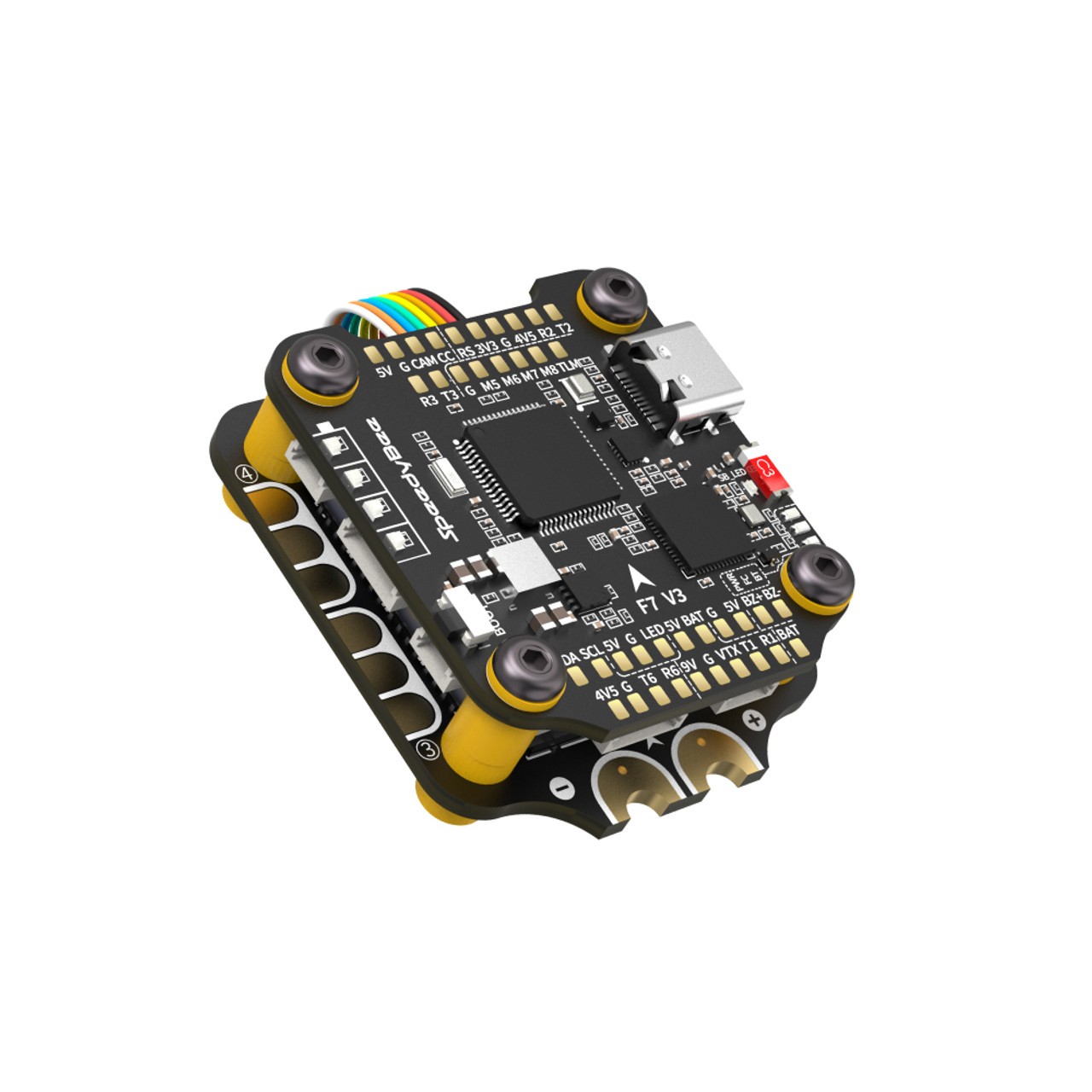

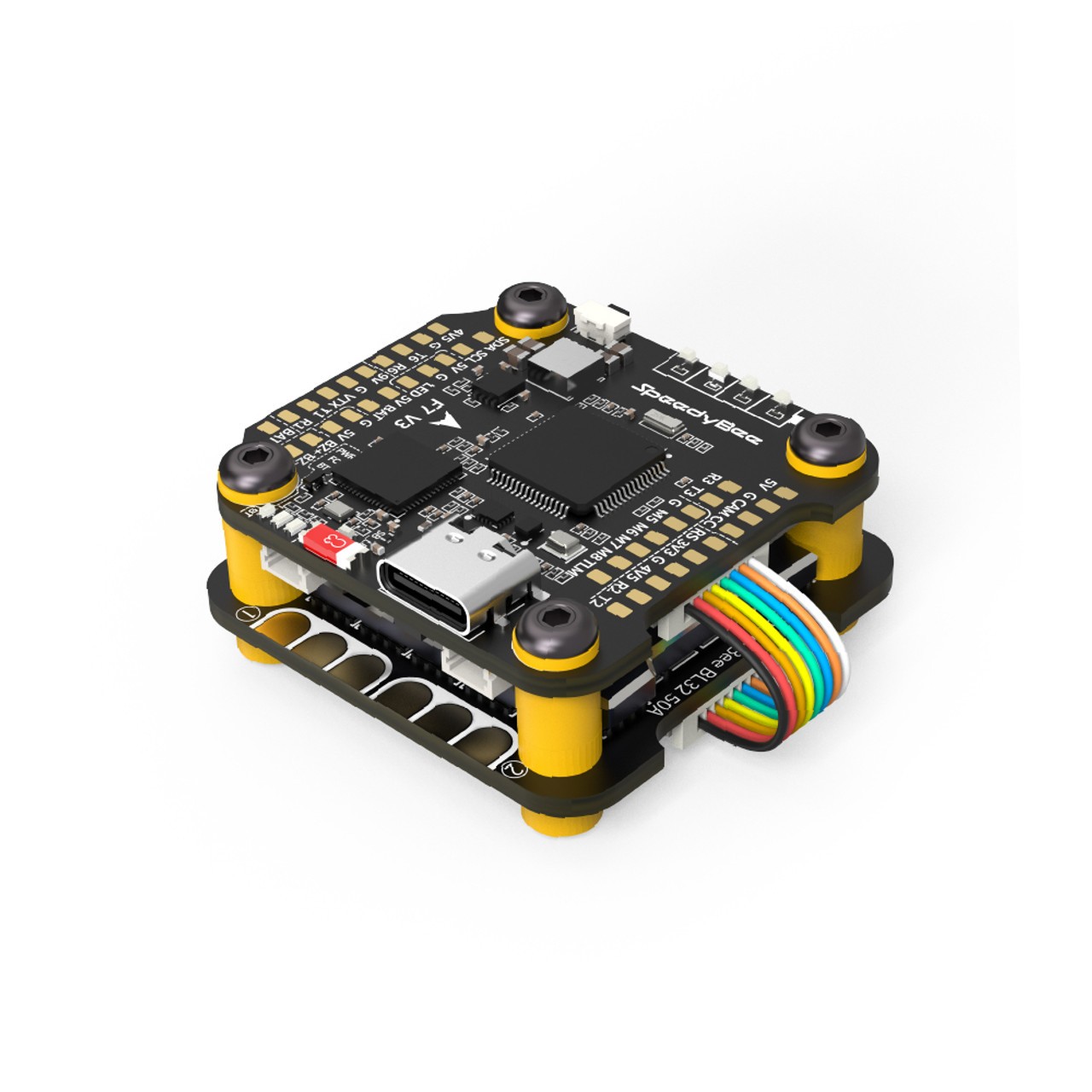

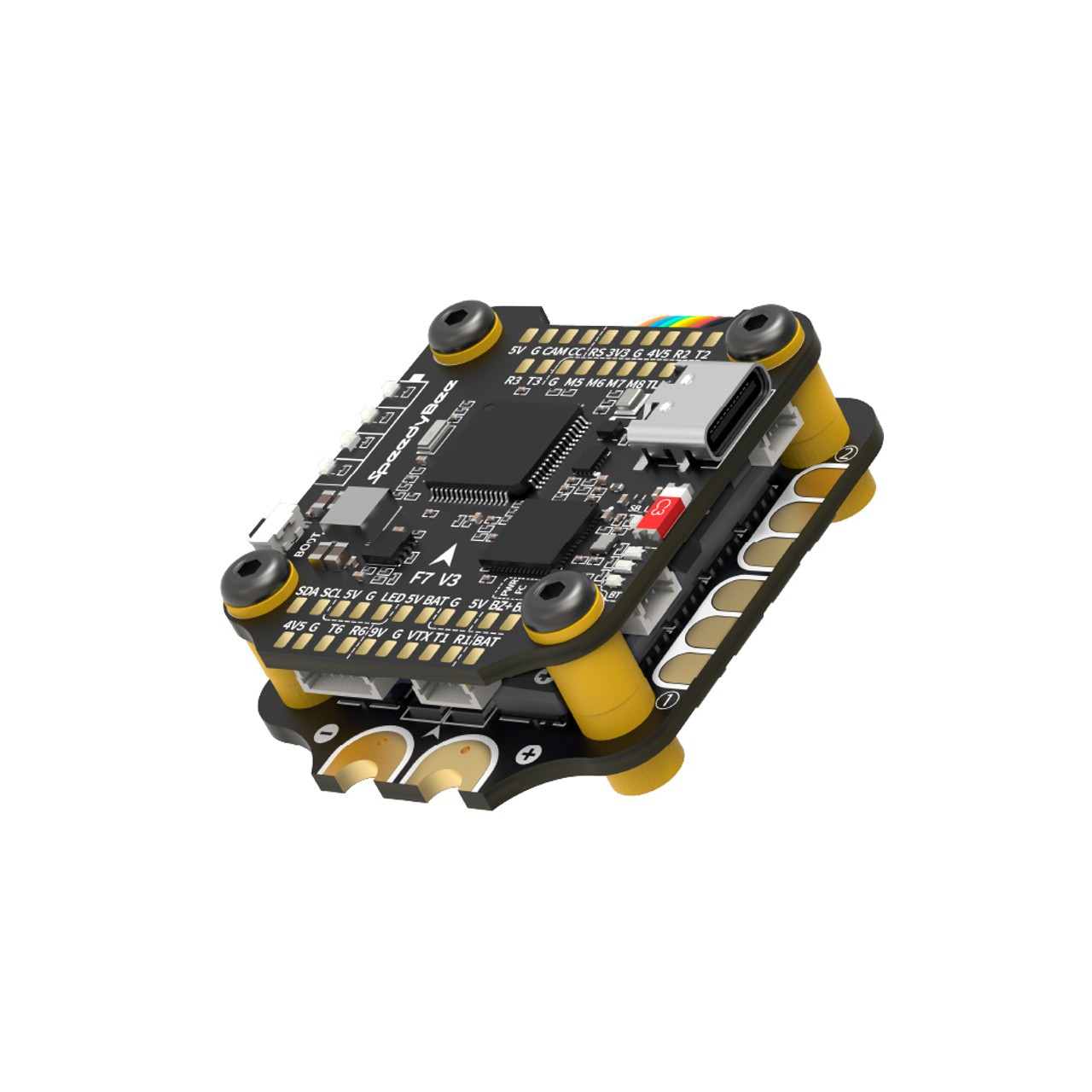

Політний стек SpeedyBee F722 V3 50A – F7V3 BL32

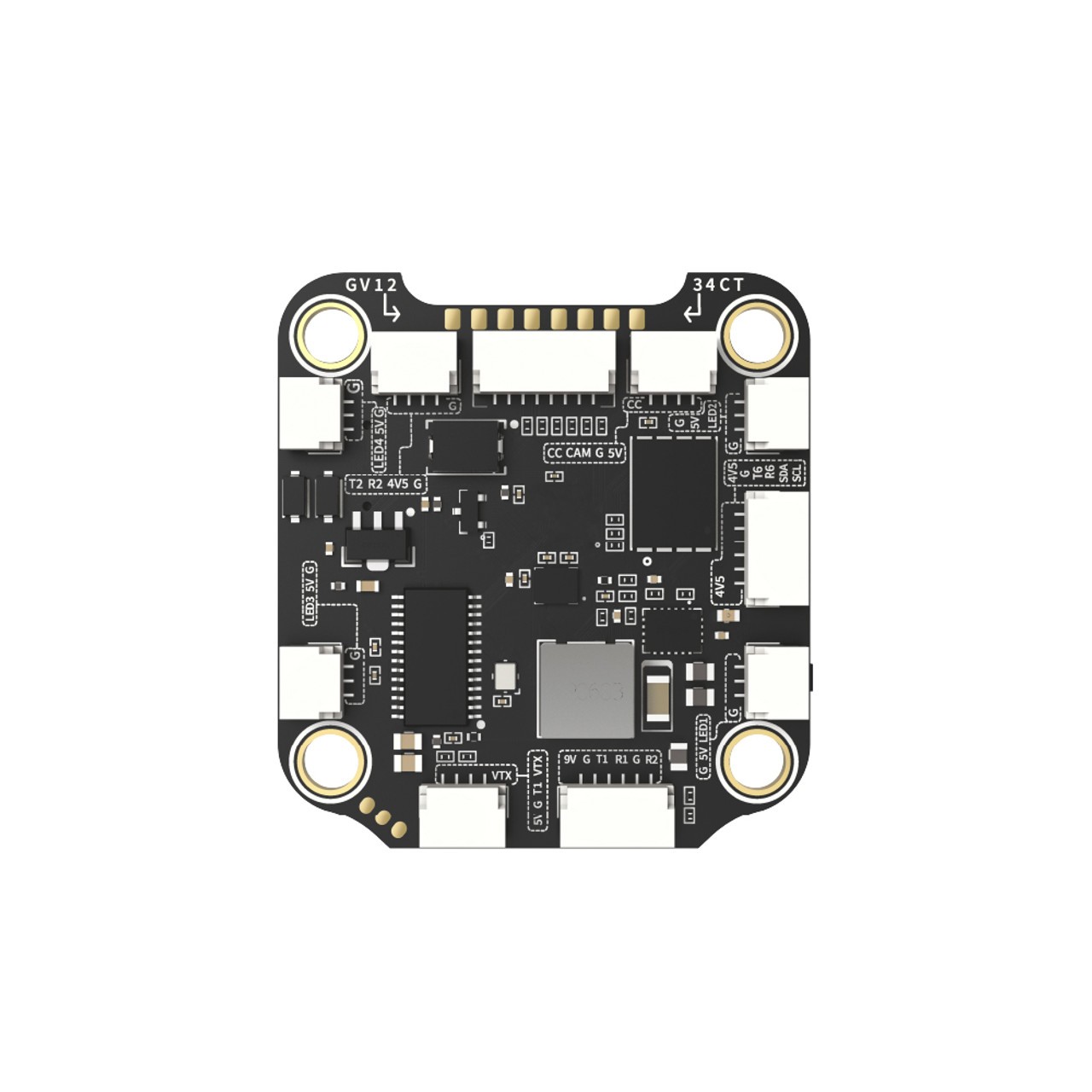

Контролер польоту:

• MCU: STM32F722
• IMU (Гіроскоп): BMI270
• Тип USB-порту: Type-C
• Барометр: BMP280
• Чіп OSD: Чіп AT7456E
• BLE Bluetooth: Підтримується. Використовується для конфігурації контролера польоту, вбудований єдиний чіп комбінації Wi-Fi і Bluetooth на 2,4 ГГц
• Безпроводна прошивка FC: Підтримується. Будь ласка, перейдіть у MENU > FC Firmware Flasher
• Завантаження/Аналіз Blackbox: Підтримується. Будь ласка, перейдіть у MENU > Blackbox Analyzer
• Спосіб підключення DJI Air Unit: Підтримуються два способи: 6-піновий конектор або пряме паяння.
• 6-піновий роз’єм DJI Air Unit: Підтримується. Повністю сумісний з DJI O3/RunCam Link/Caddx Vista/DJI Air Unit V1, не потрібно змінювати проводи.
• Прошивка (для BlackBox): 500MB
• Пульт управління камерою BetaFlight: Так (CC панель на передній стороні)
• Вхід живлення: 3S – 6S LiPo
• Вихід 5V: 10 груп виходу 5V, три +5V пін і 1 BZ+ пін (використовується для бузера) на передній стороні, а також 6 +5V виходів у конекторах на нижній стороні. Загальне навантаження струму – 2A.
• Вихід 9V: 2 групи виходу 9V, один +9V пін на передній стороні та інший у конекторі на нижній стороні. Загальне навантаження струму – 4A.
• Вихід 3.3V: Підтримується. Призначений для приймачів з напругою 3.3V. До 500mA навантаження струму.
• Вихід 4.5V: Підтримується. Призначений для приймачів та GPS-модуля навіть коли FC живиться через USB-порт. До 1A навантаження струму.
• Піни сигналу ESC: M1 – M4 на нижній стороні та M5-M8 на передній стороні.
• UART: 5 комплектів (UART1, UART2, UART3, UART4 (для телеметрії ESC), UART6)
• Телеметрія ESC UART: R4 (UART4)
• I2C: Підтримується. Піни SDA та SCL на передній стороні. Використовується для магнітометра, сонару тощо.
• Пін світлодіода: Використовується для WS2812 LED, керованих прошивкою Betaflight.
• Бузер: Піни BZ+ та BZ- використовуються для 5V бузера.
• Кнопка BOOT: Підтримується
  • [A]. Одночасно натискаючи і утримуючи кнопку BOOT, а також вмикаючи живлення FC, ви примусите FC увійти в режим DFU. Це необхідно для прошивки, якщо FC зависне.
  • [B]. Коли FC ввімкнений і знаходиться в режимі очікування, кнопку BOOT можна використовувати для керування світлодіодовими стрічками, підключеними до роз’ємів LED1-LED4 на нижній стороні. За замовчуванням коротке натискання кнопки BOOT циклічно змінює режим відображення світлодіодів. Тривале натискання кнопки BOOT перемикає між режимами SpeedyBee-LED та BF-LED. В режимі BF-LED всі стрічки LED1-LED4 контролюються прошивкою Betaflight.
• Вхід RSSI: Підтримується. Названо як RS на передній стороні.
• SmartPort: Підтримується.
• Підтримувана прошивка контролера польоту: BetaFlight (за замовчуванням), INAV
• Назва цілі прошивки: SPEEDYBEEF7V3
• Кріплення: 30.5 x 30.5 мм (діаметр отвору 4 мм)
• Розміри: 41 (Д) x 38 (Ш) x 8.1 (В) мм
• Вага: 10.7 г

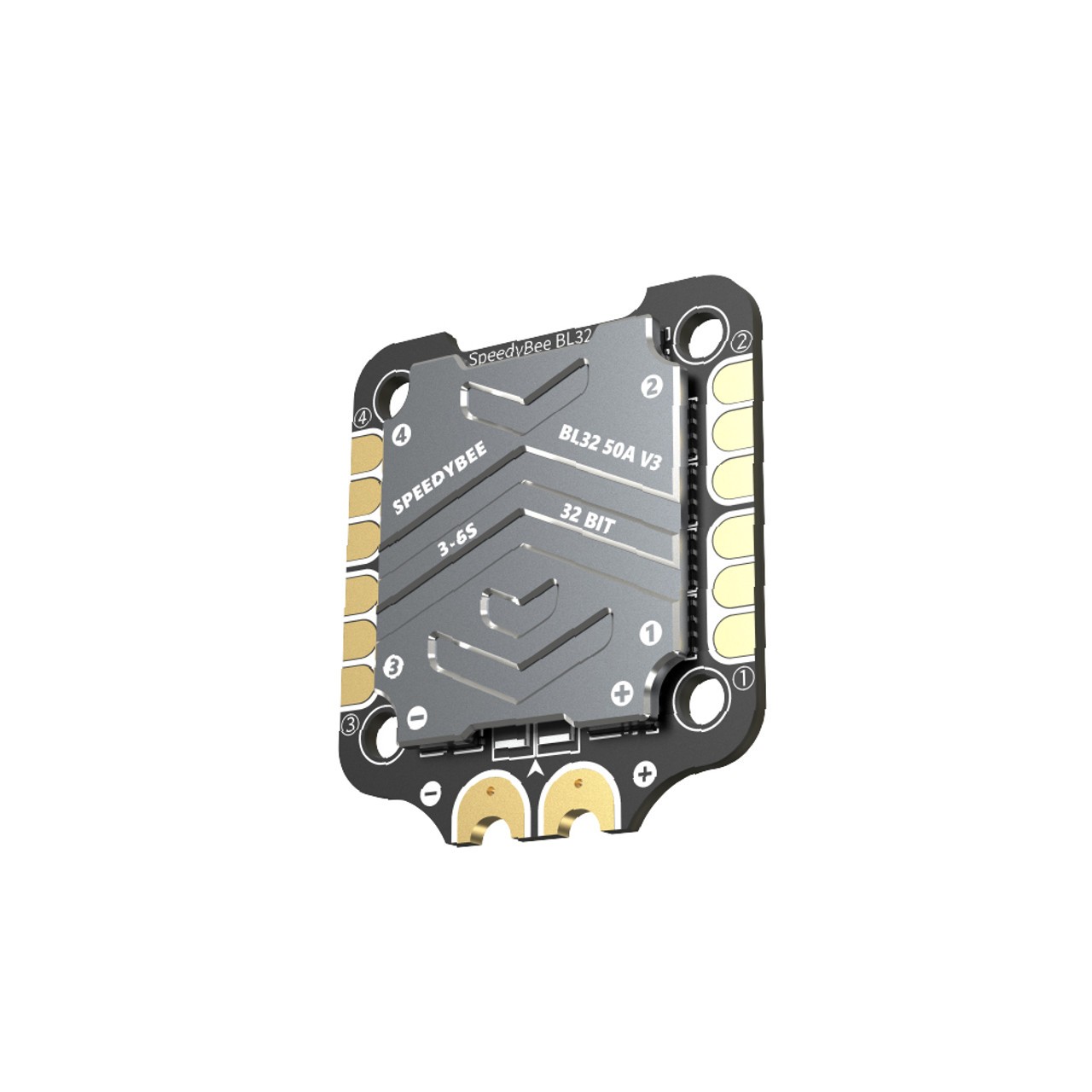

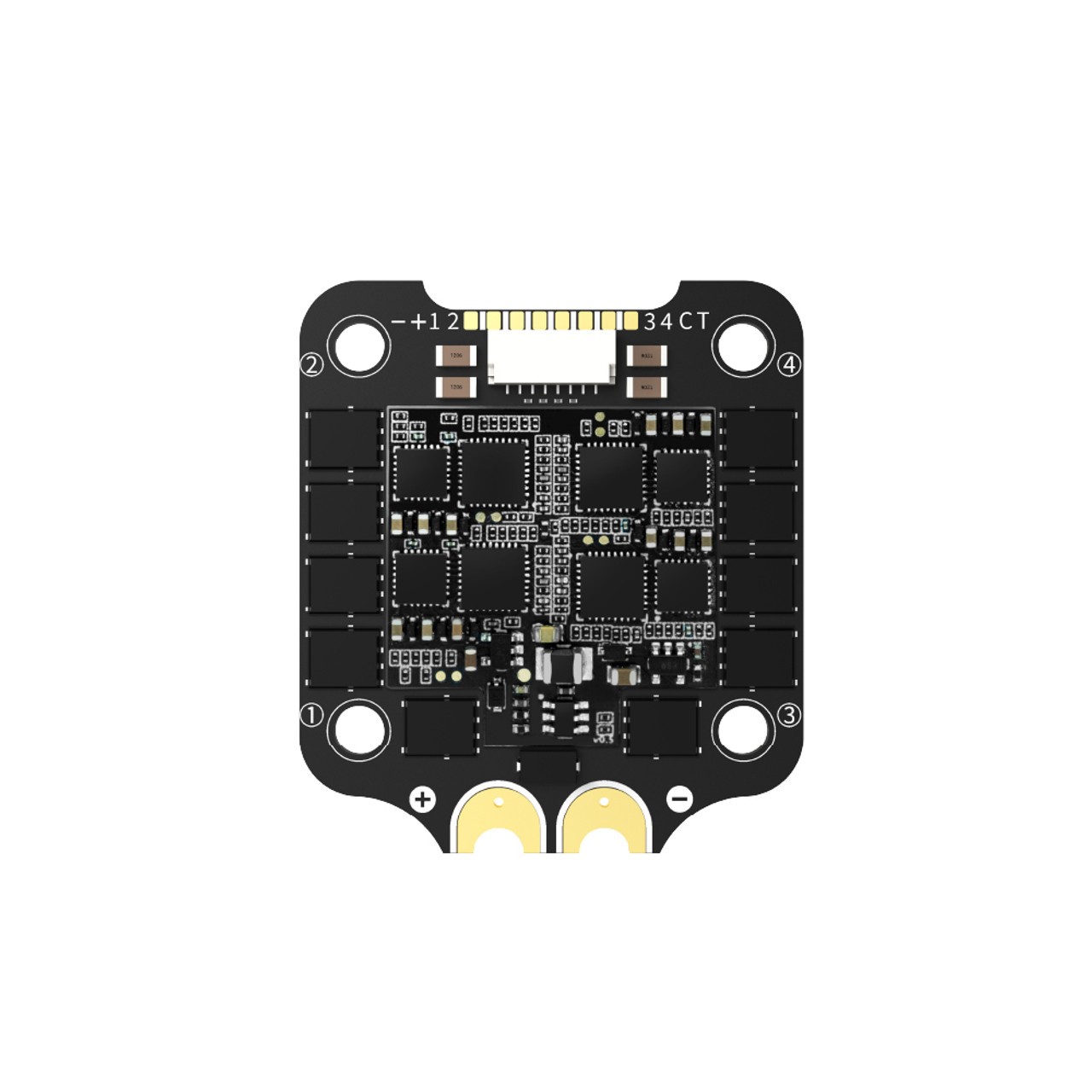

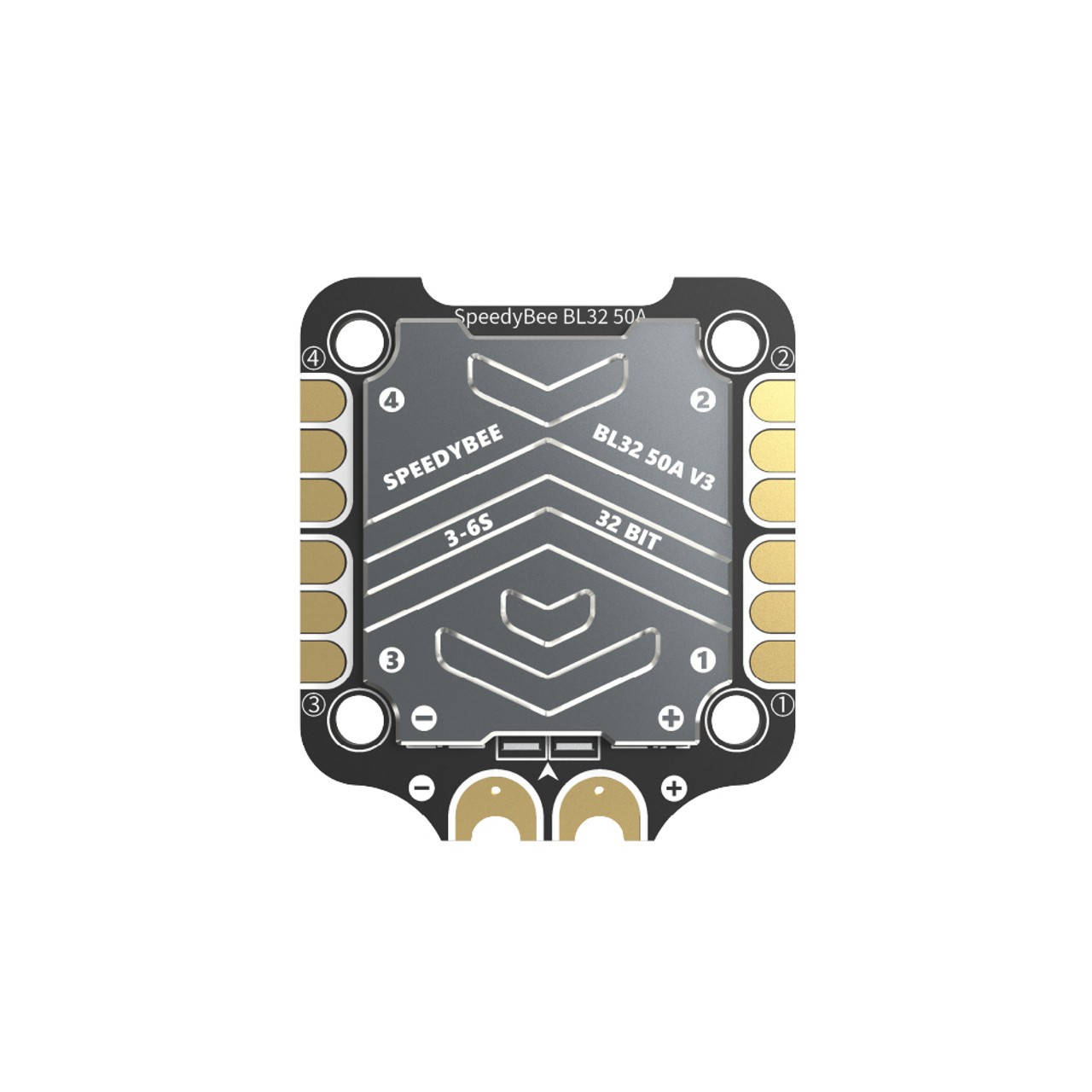

Регулятор обертів 60А:

• Прошивка: SpeedyBee BL32 50A
• Безперервний струм: 50A*4
• Короткочасний струм: 55A (5 секунд)
• TVS захисний діод: Так
• Розсіювач тепла: Так
• Зовнішній конденсатор: 1000uF конденсатор з низьким ESR (в комплекті)
• Протокол ESC: DSHOT300/600
• Частотний діапазон PWM: 16 kHz – 128 kHz
• Вхід живлення: 3-6S LiPo
• Вихід живлення: VBAT
• Датчик струму: Підтримується (Масштаб = 490, Зсув = 0)
• Телеметрія ESC: Підтримується
• Кріплення: 30.5 x 30.5 мм (діаметр отвору 4 мм)
• Розміри: 45.6 (Д) x 40 (Ш) x 8.8 (В) мм
• Вага: 19.2 г з радіатором
