Зарядний пристрій ToolkitRC M8DAC

Інструкція (англ.)

Прошивка v3.01

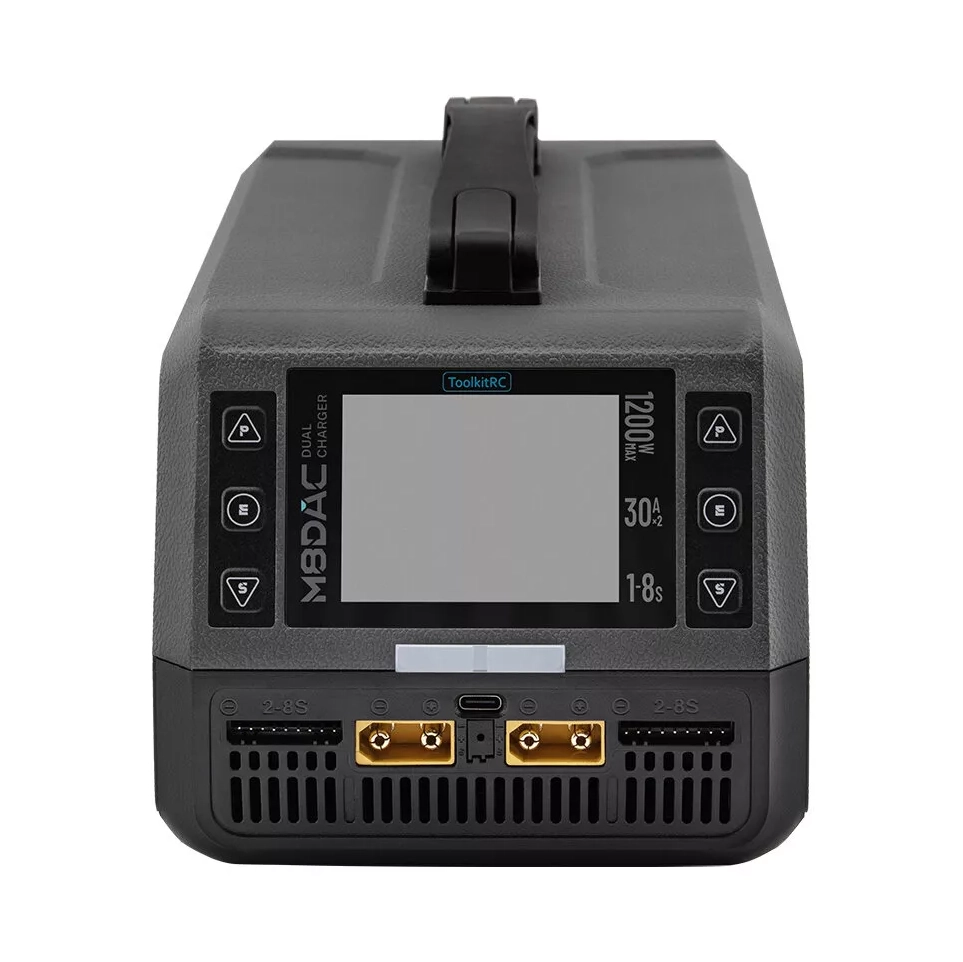

ToolkitRC M8DAC — двоканальний балансувальний зарядно-розрядний пристрій з інтегрованим AC-вхідним джерелом живлення, орієнтований на роботу з LiPo/LiHV акумуляторами 1–8S. Підтримує два сценарії роботи каналів: асинхронний режим (незалежні канали) із вихідною потужністю до 600 W та струмом до 30.0 A на кожен канал, і синхронний режим (об’єднання каналів) із сумарною потужністю до 1200 W та струмом до 50.0 A на один канал для швидкого заряджання ємних збірок.

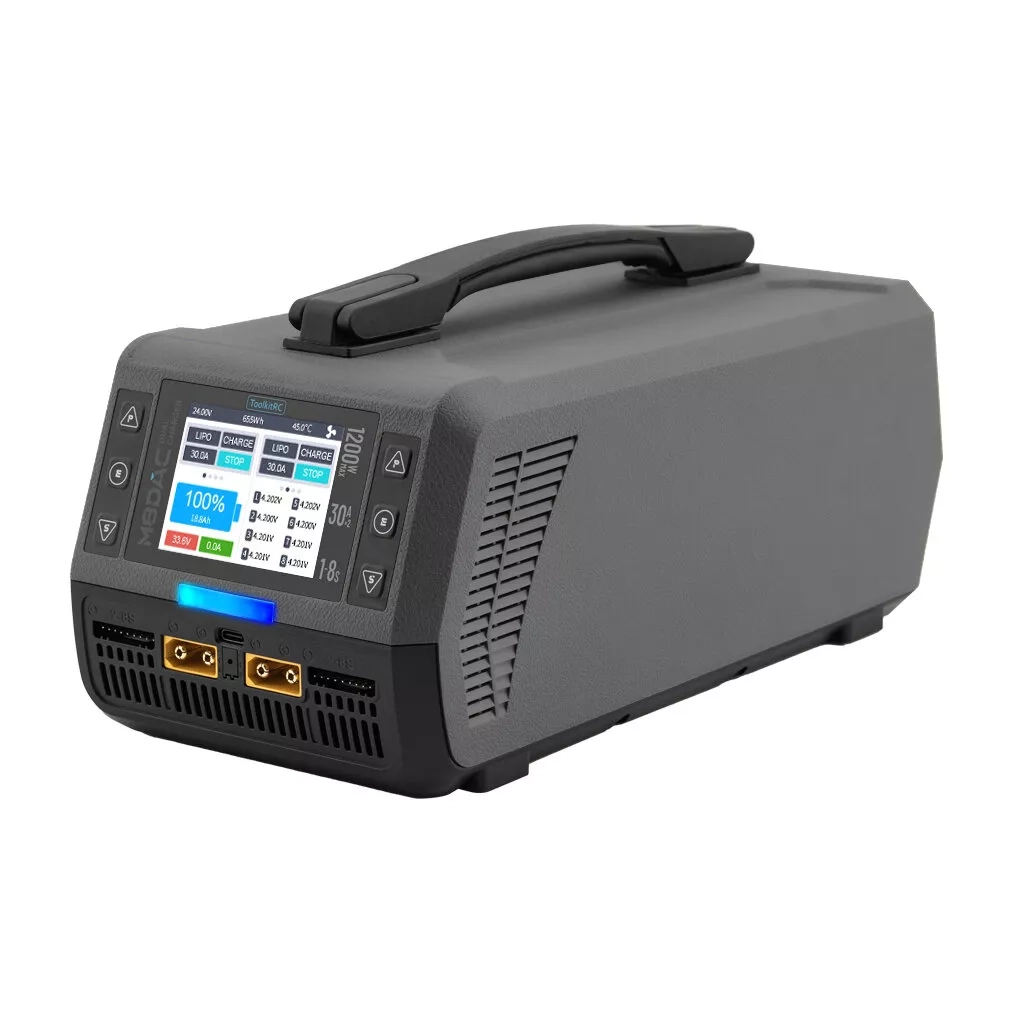

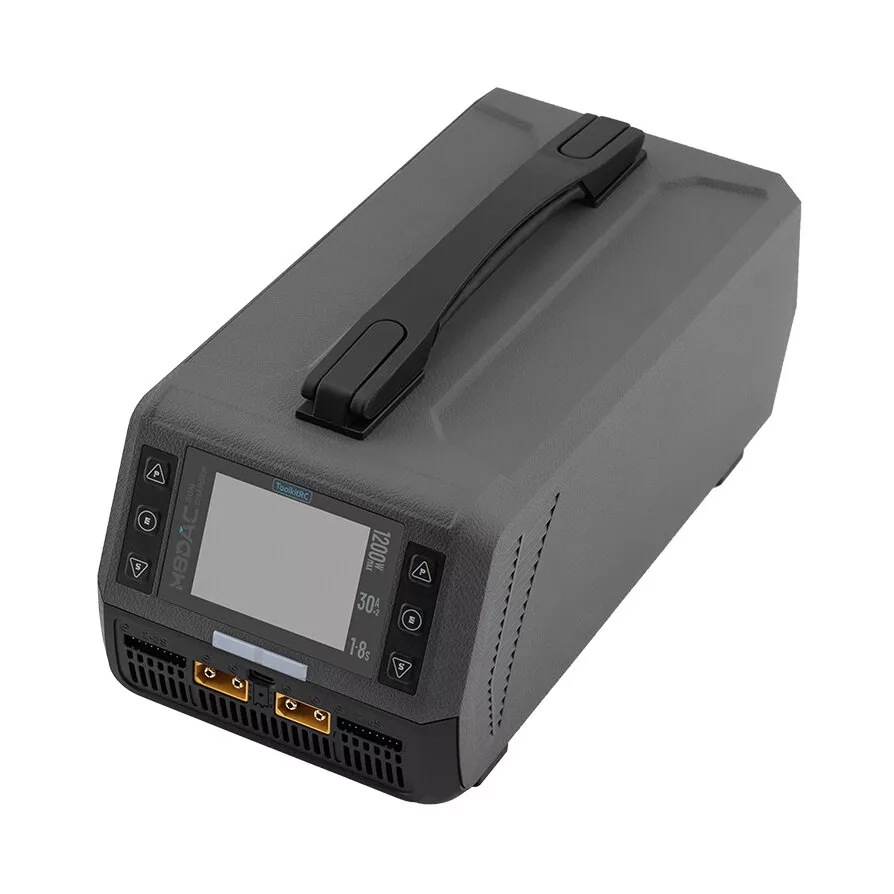

Живлення здійснюється без зовнішнього БЖ від мережі AC 100–240 V, із заявленою максимальною споживаною потужністю до 1300 W. Для сервісу та живлення сторонніх пристроїв передбачено USB Type‑C з вихідною потужністю до 65 W (телефони/планшети/ноутбуки/апаратури). Інтерфейс реалізовано через IPS LCD 2.8″ з роздільною здатністю 320×240 та підтримкою 11 мов, а динамічна LED-індикація відображає статус процесу в реальному часі. Тепловий режим контролюється системою автоматичного керування охолодженням, а для транспортування передбачена ручка.

Характеристики:

• Вхідна напруга: AC 100-240V (max 1300W)
• Тип акумулятора: LiPo LiHV 1-8S
• Потужність заряджання:
  • 1.0-30.0A (max 600W×2 ASYC)
  • 1.0-50.0A (max 1200W SYNC)
• Потужність розряджання:
  • 1.0-5.0A (max 50W×2 ASYC)
  • 1.0-10.0A (max 100W SYNC)
• Струм балансування: 2000mA, 4.2V
• Вихід Type-C: 5-20V (max 65W), PD/QC/PPS/AFC/SCP
• Внутрішній опір: 1mΩ-9.9Ω 1-8S
• Екран: IPS LCD 2.8″ 320*240
• Керування: 3 кнопки
• Роз’єм: 2 х XT90 male, Type-C

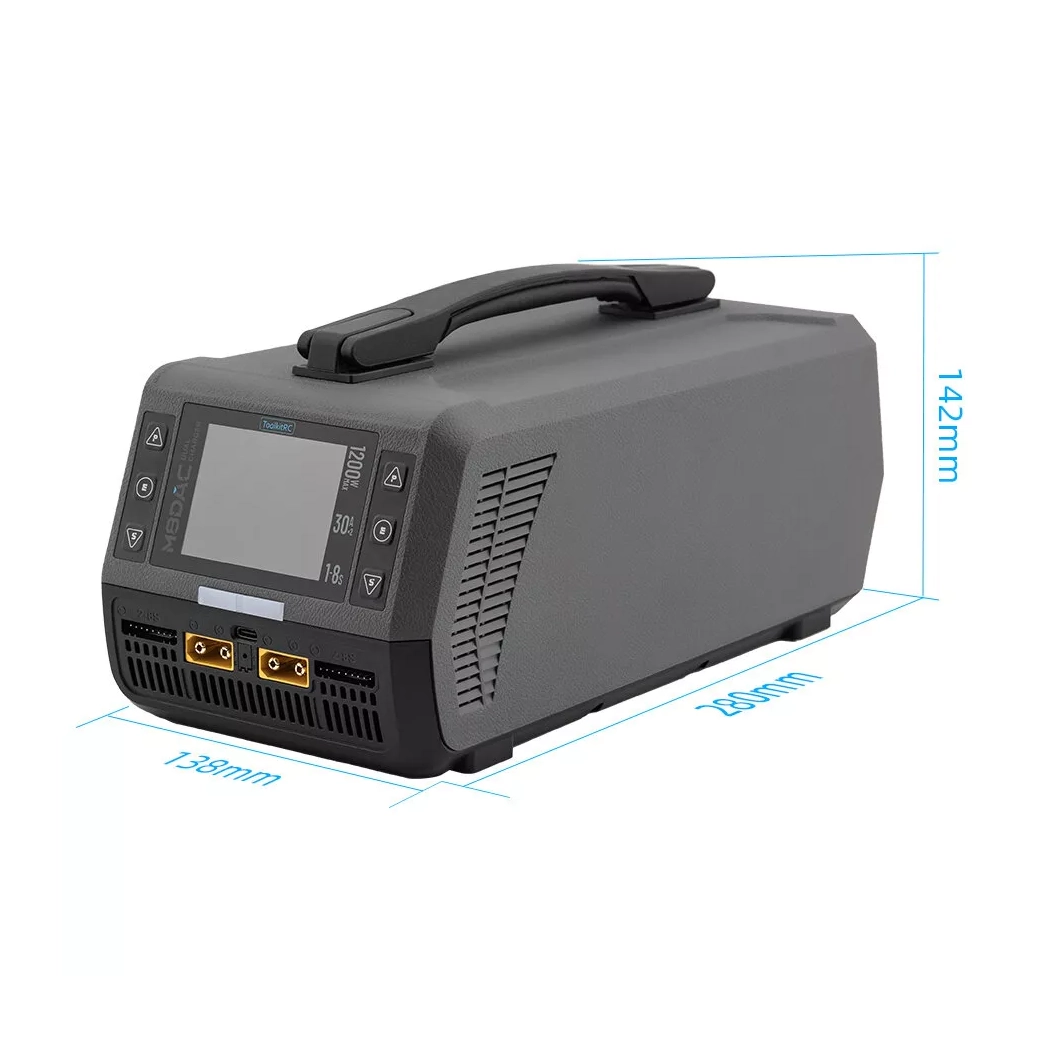

• Розмір: 280*138*142мм
• Вага: 2350г

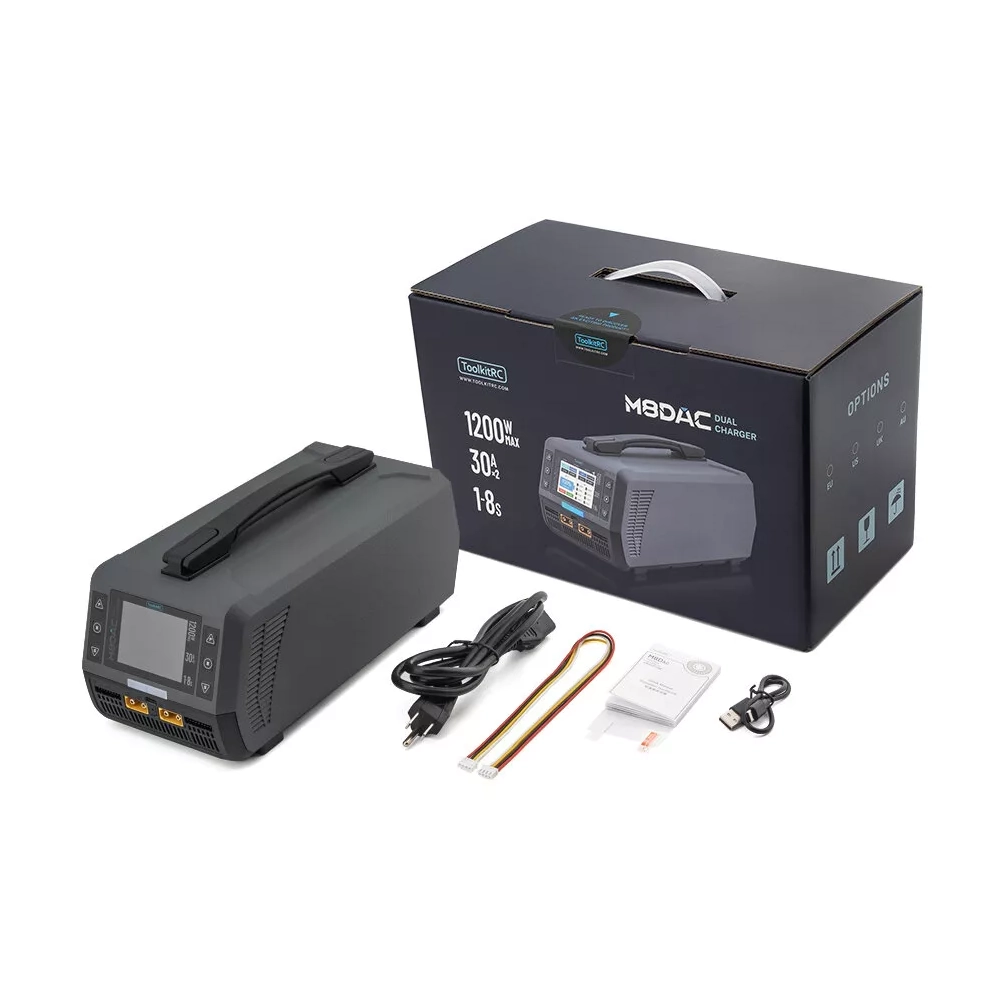

Комплектація:

• 1 х зарядний пристрій Toolkit M8DAC 1200W 1-8S
• 1 х кабель живлення AC
• 1 х USB-кабель
• 1 х сигнальний кабель
• 1 х захисна плівка для екрана
• 1 х довідник користувача
