Векторний аналізатор спектру TinySA Ultra ZS407 100 kHz–7.3 GHz ZEENKO
8490 грн
Артикул: 15-131
В наявності

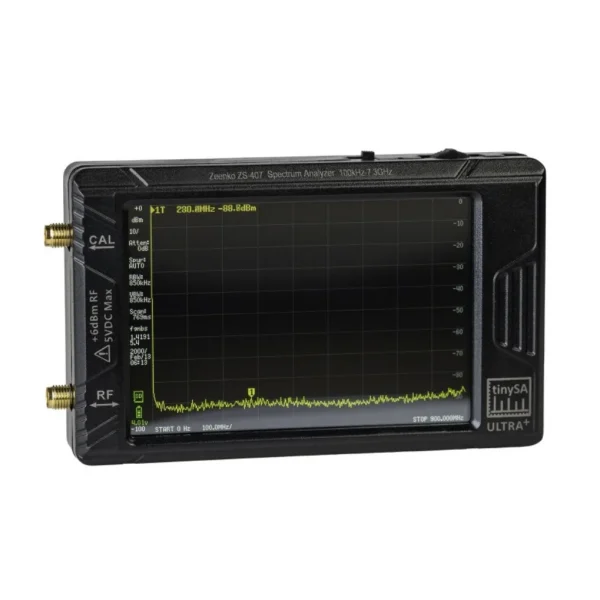

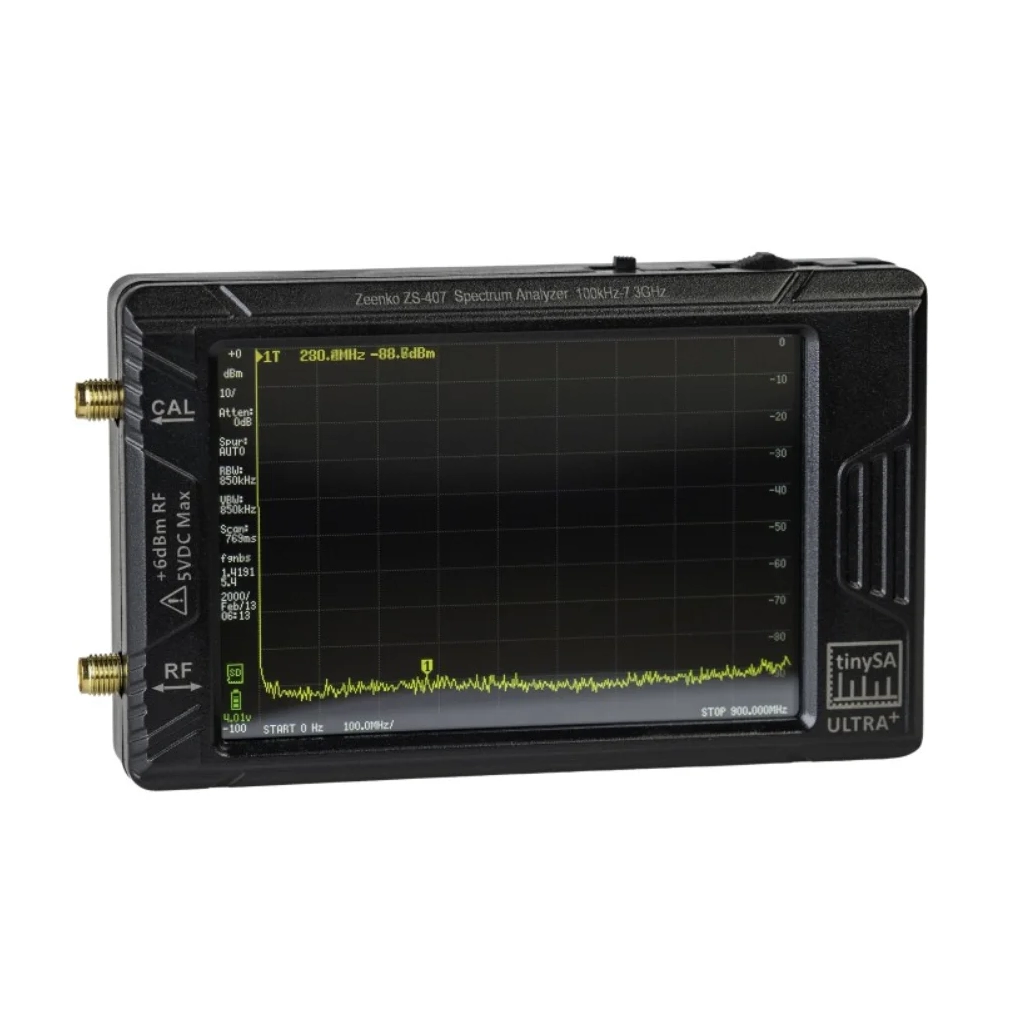

Аналізатор спектру TinySA Ultra+ ZS407 – компактний вимірювальний прилад для FPV та радіоелектроніки. Цей прилад призначений для вимірювання амплітуди електричних сигналів та їх візуалізації в частотній області. Модель Ultra працює в діапазоні до 5,3 ГГц, а версія Ultra+ ZS407 розширює діапазон до 7,3 ГГц для аналізу FPV обладнання, відеопередавачів та приймачів.
Характеристики Додаткова інформація Відгуки (0)
Інструкція (англ.)

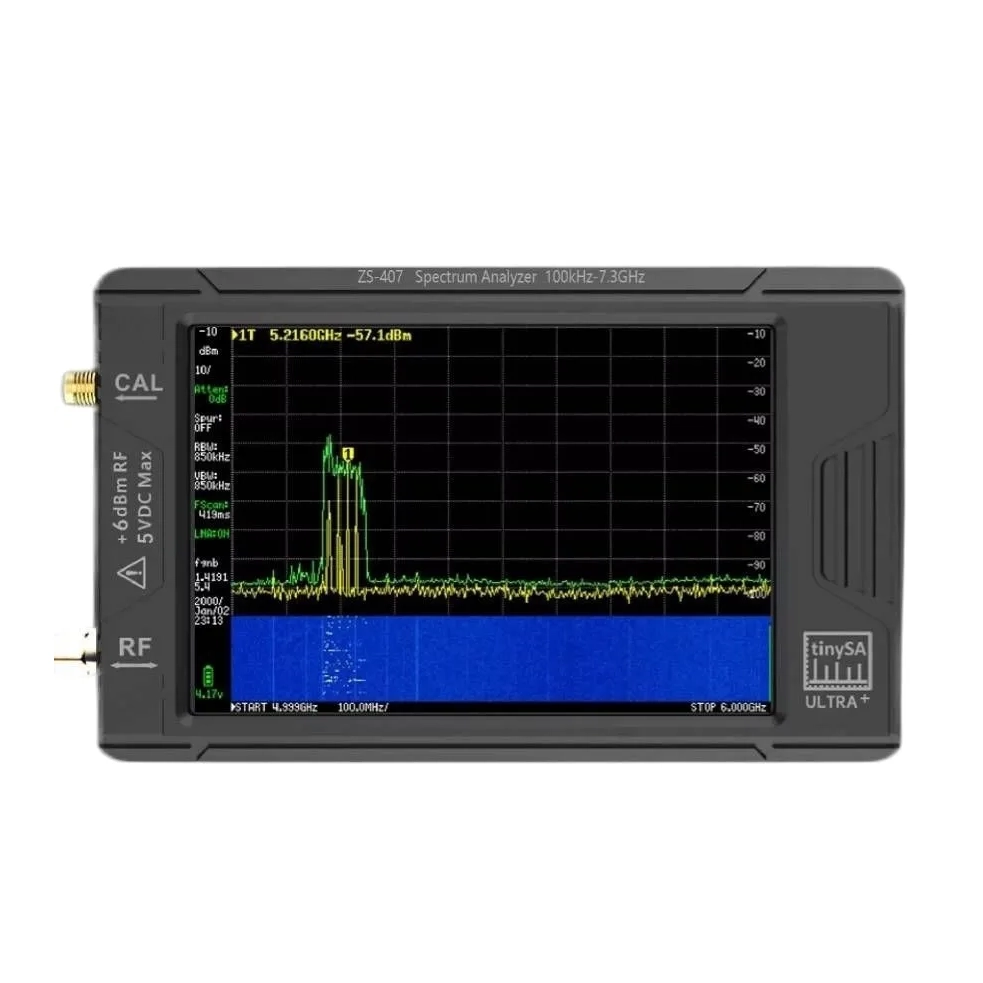

Прилад комплектується 4-дюймовим сенсорним кольоровим екраном з роздільною здатністю 450 точок сканування, що дозволяє відображати весь частотний спектр одночасно. TinySA підтримує два режими роботи – стандартний і ультра, має регульований смуговий фільтр та вбудований атенюатор з кроком налаштування.
Вбудований акумулятор на 5000 мАг забезпечує автономну роботу мінімум на 2 години. Прошивка регулярно оновлюється розробниками та спільнотою користувачів.
УВАГА! Максимальний вхідний рівень сигналу становить +6 дБм. При роботі з невідомими джерелами сигналу використовуйте зовнішній атенюатор.
Окрім функції спектроаналізатора, TinySA може працювати як генератор сигналів – синусоїдальної або прямокутної форми. Підключається до ПК через USB-кабель, має функції автодіагностики та самокалібрування з використанням внутрішнього генератора.
Характеристики:
- Розмір дисплея: 4 дюйма
- Відображувана роздільна здатність: 51, 101, 145, 290 або 450 точок вимірювання
- Низька вхідна частота: (опція)
- 100кГц-900МГц
- 900МГц-7.3ГГц в режимі Ultra
- Ширина смуги фільтрів роздільної здатності: 0.2, 1, 3, 10, 30, 100, 300, 600 та 850кГц
- Максимальна низька вихідна частота: синусоїда до 900МГц, прямокутна хвиля до 6.3ГГц
- Низький вихідний рівень: від -115дБм до -19дБм
- Ультрарежим: рівень відкалібрований до 8ГГц
- Внутрішнє посилення LNA: від 20дБ до 7.3ГГц
- Внутрішній кроковий аттенюатор: 0-31дБ
- Максимальна кількість відображених точок за сканування: максимум 450
- Час сканування від 0 до 350МГц: 165мс
- Мінімальний час сканування нульового діапазону: 14мс для 450 точок
- Низький вхід DANL при 100МГц:
- -153дБм/Гц (LNA вимкнено)
- -169дБм/Гц (LNA увімкнено)
- Погіршення DANL в ультрарежимі: 5дБ вище 5ГГц; 24дБ вище 7,3ГГц
- Фазовий шум при зміщенні 10кГц: -100дБн/Гц
- Фазовий шум при зміщенні 100кГц: -103дБн/Гц
- Низький вхідний рівень компресії 1дБ:
- +0,5дБм (LNA вимкнено)
- -25дБм (LNA увімкнено)
- IIP3 без LNA:
- +18дБм (мінімум 2МГц один від одного)
- 0дБм (500Гц один від одного)
- IIP3 з LNA: -8дБм (мінімум 2МГц один від одного)
- Аудіовихід: стерео 3,5мм jack
- Активація режиму оновлення ПЗ: Через кнопку Jog (натискання перед увімкненням)
- Глибина AM модуляції: від 10% до 100%
- FM відхилення: від 1кГц до 300кГц
- Частота модуляції: від 50Гц до 3,5кГц
- Пам’ять: внутрішній слот для карти micro SD для зберігання вимірювань до 32Гбайт
- Батарея: LiPo 3.7V 5000mAh
- Розмір: 117*72*23мм
Комплектація:
- 1 х аналізатор спектру частот TinySA Ultra+ ZS407 100k 7.3GHz
- 1 х антена SMA
- 1 x SMA перехідник гніздо-гніздо
- 2 x ALSR100 кабелю довжиною 30 см з роз’ємами SMA
- 1 x кабель USB-C
- 1 x 32ГБ MicroSD картка
